Малая гидроэнергетика
Нетрадиционной энергетике последнее время уделяется пристальное внимание во всем мире. Заинтересованность в использовании возобновляемых источников энергии - ветра, солнца, морского прилива и речной воды, - легко объяснима: нет нужды закупать дорогостоящее топливо, имеется возможность использовать небольшие станции для обеспечения электроэнергией труднодоступных районов. Последнее обстоятельство особенно важно для стран, в которых имеются малонаселенные районы или горные массивы, где прокладка электросетей экономически нецелесообразна.
Две трети территории России не подключено к энергосистеме. В России зоны децентрализованного энергоснабжения составляют более 70% территории страны. До сих пор у нас можно встретить населенные пункты, в которых электричества не было никогда. Электрификация отдаленных и труднодоступных населенных селений - дело не такое уж и сложное. Так, в любом уголке России найдется речка или ручей, где можно установить микроГЭС.
Малые и микроГЭС - объекты малой гидроэнергетики. Эта часть энергопроизводства занимается использованием энергии водных ресурсов и гидравлических систем с помощью гидроэнергетических установок малой мощности (от 1 до 3000 кВт). Малая энергетика получила развитие в мире в последние десятилетия, в основном из-за стремления избежать экологического ущерба, наносимого водохранилищами крупных ГЭС, из-за возможности обеспечить энергоснабжение в труднодоступных и изолированных районах, а также, из-за небольших капитальных затрат при строительстве станций и быстрого возврата вложенных средств (в пределах 5 лет).
Конструкция малой ГЭС базируется на гидроагрегате, который включает в себя энергоблок, водозаборное устройство и элементы управления. В зависимости от того, какие гидроресурсы используются малыми гидростанциями, их делят на несколько категорий:
- русловые или приплотинные станции с небольшими водохранилищами;
- стационарные мини ГЭС, использующие энергию свободного течения рек;
- ГЭС, использующие существующие перепады уровней воды на различных объектах водного хозяйства;
- мобильные мини ГЭС в контейнерах, с применением в качестве напорной деривации пластиковых труб или гибких армированных рукавов.
Типы мини ГЭС
Водяное колесо - это колесо с лопастями, установленное перпендикулярно поверхности воды. Колесо погружено в поток меньше чем наполовину. Вода давит на лопасти и вращает колесо. Существуют также колеса-турбины со специальными лопатками, оптимизированными под струю жидкости. Но это достаточно сложные конструкции скорее заводского, чем самодельного изготовления.
Гирляндная мини-ГЭС - представляет собой трос, с жестко закрепленными на нем роторами. Трос перекинут с одного берега реки на другой. Роторы как бусы нанизаны на трос и полностью погружены в воду. Поток воды вращает роторы, роторы вращают трос. Один конец троса соединен с подшипником, второй с валом генератора.
Ротор Дарье - это вертикальный ротор, который вращается за счет разности давлений на его лопастях. Разница давлений создается за счет обтекания жидкостью сложных поверхностей. Эффект подобен подъемной силе судов на подводных крыльях или подъемной силе крыла самолета.
Пропеллер - это подводный «ветряк» с вертикальным ротором. В отличие от воздушного, подводный пропеллер имеет лопасти минимальной ширины. Для воды достаточно ширины лопасти всего в 2 см. При такой ширине будет минимальное сопротивление и максимальная скорость вращения. Такая ширина лопастей выбиралась для скорости потока 0.8-2 метра в секунду. При больших скоростях, возможно, оптимальны другие размеры.
Достоинства и недостатки различных систем мини ГЭС
Недостатки гирляндной МГЭС очевидны: большая материалоемкость, опасность для окружающих (длинный подводный трос, скрытые в воде роторы, перегораживание реки), низкий КПД. Гирляндная ГЭС – это небольшая плотина. Ротор Дарье сложен в изготовлении, в начале работы его нужно раскрутить. Но он привлекателен тем, что ось ротора расположена вертикально и отбор мощности можно производить над водой, без дополнительных передач. Такой ротор будет вращаться при любом изменении направления потока.
Таким образом, с точки зрения простоты изготовления и получения максимального КПД с минимальными затратами, необходимо выбрать конструкцию типа водяное колесо или пропеллер.
Разновидности гидроагрегатов для малых гидроэлектростанций
Основой для малой гидростанции является гидроагрегат, который, в свою очередь, базируется на турбине того или иного вида. Существуют гидроагрегаты с:
- Осевыми турбинами;
- Радиально-осевыми турбинами;
- Ковшовыми турбинами;
- Поворотно-лопастными турбинами.
ГЭС классифицируются и в зависимости максимального использования напора воды на:
- высоконапорные - более 60 м;
- средненапорные - от 25 м;
- низконапорные - от 3 до 25 м.
От того, какой напор воды использует микрогидроэлектростанция, различаются и виды применяемых в оборудовании турбин. Ковшовые и радиально-осевые турбины разработаны для высоконапорных ГЭС. Поворотно-лопастные и радиально-осевые турбины применяются на средненапорных станциях. На низконапорных ГЭС устанавливают в основном поворотно-лопастные турбины в железобетонных камерах.
Что касается принципа работы турбины, то он во всех конструкциях практически идентичен: вода под напором поступает на лопасти турбины, которые начинают вращаться. Энергия вращения передается на гидрогенератор, который отвечает за выработку электроэнергии. Турбины для объектов подбираются в соответствии с некоторыми техническими характеристиками, среди которых главной остается напор воды. Кроме того, турбины выбираются в зависимости от вида камеры которая идет в комплекте — стальной или железобетонной.
Мощность ГЭС зависит от напора и расхода воды, а также от КПД используемых турбин и генераторов. Из-за того, что по природным законам уровень воды постоянно меняется, в зависимости от сезона, а также еще по ряду причин, в качестве выражения мощности гидроэлектрической станции принято брать цикличную мощность. К примеру, различают годичный, месячный, недельный или суточный циклы работы. При выборе мини ГЭС стоит ориентироваться на такое энергетическое оборудование, которое было бы адаптировано под конкретные нужды объекта и отвечало таким критериям, как:
- наличие надежных и удобных в эксплуатации средств управления и контроля над работой оборудования;
- управление оборудованием в автоматическом режиме с возможностью перехода при необходимости на ручное управление;
- генератор и турбина гидроагрегата должны иметь надежную защиту от вероятных аварийных ситуаций;
- площади и объемы строительных работ для установки малых ГЭС должны быть минимальными.
Описание работы гидроэлектростанций
Источником гидроэнергии является преобразованная энергия Солнца в виде запасенной потенциальной энергии воды, которая затем преобразуется в механическую работу и электроэнергию.
Действительно под воздействием солнечного излучения вода испаряется с поверхности озер, рек, морей и океанов. Пар поднимается в верхние слои атмосферы, образуя облака; затем он, конденсируясь, выпадает в виде дождя, пополняя запасы воды в водоемах.
Преобразование потенциальной энергии воды в электрическую происходит на гидроэлектростанции. Поддержание постоянного напора осуществляется с помощью платины, которая образует водохранилище, Служащее аккумулятором гидроэнергии. В связи с этим при строительстве ГЭС предъявляются определенные требования к рельефу местности, который должен позволить организовать водохранилище и создать требуемый напор за счет плотины. Все это связано со значительными затратами, и стоимость строительных работ может превышать стоимость оборудования ГЭС. Вместе с тем удельная стоимость электроэнергии, генерируемой ГЭС, является самой низкой по сравнению с себестоимостью энергии, производимой другими источниками. Как правило, срок окупаемости малых ГЭС не превышает 10 лет.

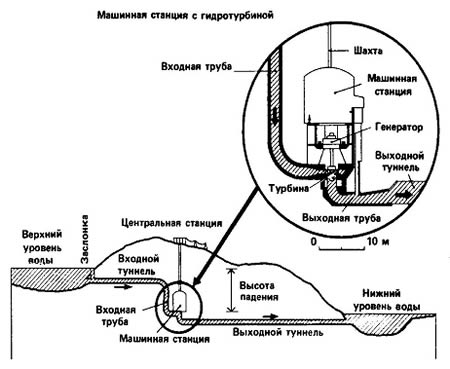

Рис. 1. Машинная станция с гидротурбиной
Для преобразования энергии воды в механическую работу используются гидротурбины (рис.1). Различают активные и реактивные турбины.
В активной турбине кинетическая энергия потока преобразуется в механическую. Дополнительные устройства, обеспечивающие работу турбины, - водовод и сопло. Из сопла выходит струя, обладающая кинетической энергией, которая направляется на лопасти турбины, находящейся в воздухе. Сила, действующая со стороны струи на лопасти, приводит во вращение колесо турбины, с валом которого непосредственно или через привод сопряжен электрогенератор. КПД реальных турбин колеблется от 50 до 90 %. В гидротурбинах малой мощности КПД ниже.
Максимальное значение КПД, равно 100% . Оно может быть достигнуто, если струя после взаимодействия с лопатками будет двигаться вертикально вниз только под действием силы тяжести.
КПД активной гидротурбины может быть повышен за счет ограниченного увеличения числа сопел, так как при большом их количестве будет сказываться взаимное влияние струй.
В реактивной гидротурбине рабочее колесо полностью погружено в поток, который постоянно воздействует на лопасти турбины. В наиболее распространенной турбине Френсиса вращение колеса осуществляется за счет разности давления потока на входе и на выходе вода поступает в рабочее колесо радиально. Зазор между рабочим колесом и камерой – переменный. После взаимодействия потока с колесом он разворачивается на 90°. Переменный зазор и поворот потока повышает эффективность турбины.
Выгоды использования мини-ГЭС
Гидроэлектростанции малой мощности обладают целым рядом преимуществ, которые делают это оборудование все более популярным. Прежде всего, стоит отметить экологическую безопасность мини ГЭС – критерий, который становится все более важным в свете проблем защиты окружающей среды. Малые гидроэлектростанции не возникает вредного влияния ни на свойства, ни на качество воды. Акватории, где устанавливается гидроэлектростанция малой мощности, можно использовать как для рыбохозяйственной деятельности, так и в качестве источника водоснабжения населенных пунктов. Кроме того, для работы малых ГЭС нет необходимости в наличии больших водоемов. Они могут функционировать, используя энергию течения небольших рек и даже ручьев.
Что касается экономической эффективности, то и здесь у микро и мини гидроэлектростанций есть немало преимуществ. Станции, разработанные с учетом современных технологий, отличаются простой в управлении, они полностью автоматизированы. Таким образом, оборудование не требуют присутствия человека. Специалисты отмечают, что и качество тока, вырабатываемого малыми ГЭС, соответствует требованиям ГОСТа как по напряжению, так и по частоте. При этом, мини ГЭС могут действовать как автономно, так и в составе электросети.
Говоря о малых гидроэлектростанциях, стоит отметить и такое их преимущество, как полный ресурс их работы, который составляет не менее 40 лет. Ну а главное - объекты малой энергетики не требуют организации больших водохранилищ с соответствующим затоплением территории и колоссальным материальным ущербом.
Одним из важнейших экономических факторов является вечная возобновляемость гидротехнических ресурсов. Если подсчитать буквальную выгоду от применения малых ГЭС, то выяснится, что электроэнергия вырабатываемая ими практически в 4 раза дешевле электроэнергии, которую потребитель получает от теплоэлектростанций. Именно по этой причине сегодня ГЭС все чаще находят применение для электроснабжения электроёмких производств.
Не забудем и о том, что малые ГЭС не требуют приобретения какого-либо топлива. К тому же они отличаются сравнительно простой технологией выработки электроэнергии, в результате чего затраты труда на единицу мощности на ГЭС почти в 10 раз меньше, чем на ТЭЦ.
Выводы о целесообразности применения малых ГЭС
Развитие малой гидроэнергетики в регионах может обеспечить:
- создание собственных региональных генерирующих мощностей и снижение дефицита электроэнергии в регионе;
- надежное электроснабжение качественной электроэнергией населенных пунктов в удаленных районах и на концевых участках магистральных линий электропередачи;
- достижение экономической и социальной стабильности в населенных пунктах, которые до настоящего времени не подключены к единой энергетической системе;
- снижение дотационности регионов, связанной с закупкой и завозом топлива в труднодоступные районы.
Природа дает нам самый неприхотливый способ добычи энергии, но мы им почти не пользуемся. Несмотря на все преимущества развития в России малой гидроэнергетики в настоящее время нет. Главной проблемой для развития малых ГЭС являются бюрократические и юридические преграды. Так как для надежного обеспечения какого-либо населенного пункта электроэнергией необходимо подключение ГЭС в общую электрическую систему, т.е. в ночное время когда разбор электрической энергии минимален малая ГЭС должна отдавать электроэнергию в сеть, а в дневное время, когда нагрузка возрастает многократно недостаток электроэнергии должен компенсироваться из общей сети. Если построить ГЭС на полную максимальную нагрузку, то большую часть суток она будет работать с минимальной загрузкой, т.е. вложения в постройку ГЭС будут не эффективны и окупаться они будут в разы дольше. Решить вопрос подключения малой ГЭС в общую сеть практически не реально, т.к. имея свою ГЭС вы становитесь поставщиком электроэнергии в сбытовую компанию со всеми вытекающими из этого техническими и юридическими проблемами.
Второй основной проблемой при строительстве малой ГЭС является использование водоемов, т.е. необходимо получить согласования в различных инстанциях связанные с природоохранной, что для частных лиц или небольших организаций не обладающих административным ресурсом задача длительная и крайне сложная.
